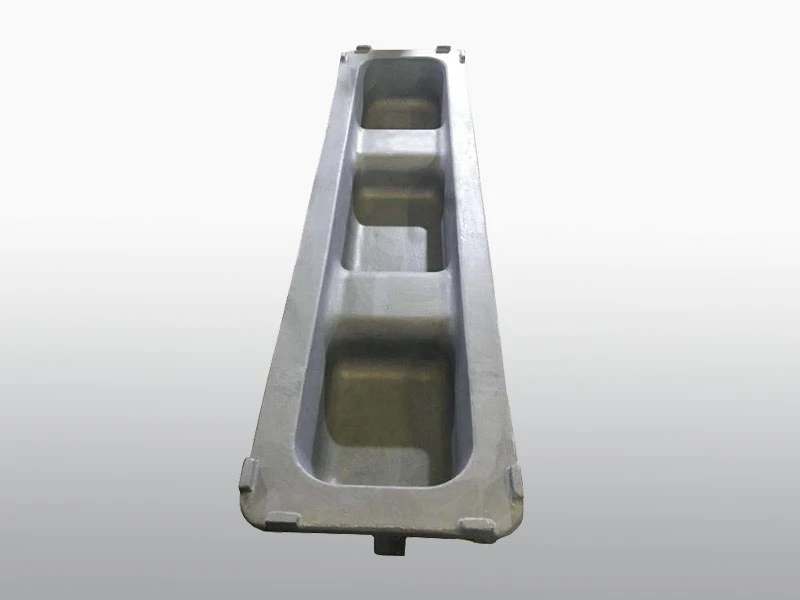

7-9kg 소형 주괴 주형일반적으로 흑연, 강철, 주철 등과 같은 고온 내성 재료로 만들어집니다. 일반적으로 작은 금속 잉곳 주조, 실험 주조 등에 사용됩니다. 따라서 올바른 잉곳 몰드를 선택하는 것이 정확하고 일관성을 유지하는 열쇠입니다. 주조는 금속 가공 작업으로 이어집니다.
7-9kg 잉곳 주형의 일반적인 치수는 무엇입니까?
작은 7-9kgs 잉곳 몰드의 치수는 일반적으로 다음과 같습니다.
길이:10-12인치(250-300mm). 금형의 길이는 원하는 잉곳 크기를 수용할 수 있을 만큼 충분해야 하며 스프루와 러너 시스템을 위한 충분한 추가 공간을 제공해야 합니다.
너비:3-4인치(75-100mm). 너비는 원하는 잉곳 너비와 러너 시스템에 필요한 공간 요구 사항에 따라 결정됩니다.
키:2-3인치(50-75mm). 주형의 높이는 합착 중 정상적인 수축률을 고려하여 잉곳에 대해 예상되는 금속 부피를 충족하기에 적절해야 합니다.
이러한 치수는 대부분의 합금을 7-9kg 잉곳으로 주조하는 데 적합한 금형 캐비티 크기를 제공합니다. 직사각형 모양은 효율적인 스태킹 및 운송 특성으로 인해 일반적입니다. 그럼에도 불구하고 특정 용도와 전제 조건에 따라 다른 작은 금형 형태도 마찬가지로 활용될 수 있습니다.
잉곳 용량과 크기는 어떻게 계산되나요?
용량과 크기 계산7-9kgs 소형 주괴 주형다음과 같은 몇 가지 핵심 요소가 포함됩니다.
◆ 잉곳 합금 유형 및 밀도:합금의 밀도는 금형 캐비티의 필요한 부피에 영향을 미칩니다. 밀도가 높은 합금은 잉곳의 목표 중량을 달성하기 위해 더 적은 양을 필요로 합니다.
◆ 잉곳의 목표 중량:이 상황에서 이상적인 잉곳 하중인 7-9kg은 금형 크기와 한계를 결정하는 데 있어 긴급한 경계입니다.
◆ 수축률:각 조합에는 투영 중에 고려해야 할 특정 수축 계수가 있습니다. 일반적으로 접합 중 부피 감소를 나타내기 위해 5-8%의 수축 변수가 적용됩니다.
◆ 설계 비율:예를 들어, 잉곳의 건전성과 성형성을 보장하려면 레벨 대 너비 대 길이 비율에 대한 계획 고려가 중요합니다. 이러한 비율은 금형의 일반적인 모양과 측면을 결정하는 데 도움이 됩니다.
◆ 표준 주괴 크기:표준 잉곳 벽돌 크기에 대한 고객 선호도도 금형 캐비티 설계에 영향을 미칠 수 있습니다.
이러한 요소들을 고려하면 금형 캐비티 크기를 정확하게 계산하여 수축을 고려한 후 원하는 중량 범위인 7-9kg 내에서 잉곳을 생산할 수 있습니다. 시뮬레이션 소프트웨어는 일반적으로 잉곳 몰드의 설계와 용량을 최적화하여 효율적이고 효과적인 주조 공정을 보장하는 데 사용됩니다.
금형 설계의 주요 고려 사항은 무엇입니까?
효과적인 디자인7-9kgs 소형 주괴 주형최적의 성능과 품질 주조를 보장하기 위해 다양한 주요 측면을 고려하는 작업이 포함됩니다.
◆ 캐비티 크기:주형 캐비티는 아말감 유형, 무게, 수축률 등의 변수를 고려하여 잉곳의 이상적인 용량을 충족하도록 설계되어야 합니다. 재료의 효과적인 활용과 낭비 제한을 위해 캐비티 크기도 마찬가지로 업그레이드되어야 합니다.
◆ 테이퍼 또는 구배 각도:금형 설계에 테이퍼 또는 드래프트 각도를 포함시키는 것은 금형이나 잉곳 자체를 손상시키지 않고 응고된 잉곳을 쉽게 제거하는 데 필수적입니다. 잉곳 형태의 결함을 최소화하면서 쉽게 제거할 수 있도록 각도를 신중하게 선택해야 합니다.
◆ 표준 러그 패턴:금형 바닥에 표준 러그 패턴을 통합하면 주조 및 응고된 잉곳을 더 쉽게 취급하고 운반할 수 있습니다. 러그 패턴은 원하는 취급 방법과 잉곳을 사용할 다운스트림 공정의 요구 사항에 따라 선택해야 합니다.
◆ 견고한 구조:금형은 프로젝션 시스템 중에 겪는 긴장과 뜨거운 불안을 견딜 수 있도록 적극적으로 개발되어야 하며 수명과 꾸준한 실행을 보장해야 합니다. 재료 선택 및 구성에서는 일반적인 기계적 부담, 온도 각도 및 금형의 온간 신장 특성을 고려해야 합니다.
◆ 적절한 코팅:금형 표면에 적절한 피복을 적용하면 화합물이 머무르는 것을 방지하여 원활한 잉곳 배출을 보장하고 장기적으로 금형의 특성을 유지할 수 있습니다. 코팅 선택은 주조되는 합금과 주조 중에 경험하는 온도 및 압력 조건을 기반으로 해야 합니다.
◆ 냉각 장치:금형 설계 내에서 에어 갭이나 냉각 라인과 같은 냉각 장치를 구현하면 응고 과정을 조절하고 균일한 잉곳 품질을 위한 온도 분포를 제어하는 데 도움이 됩니다. 냉각 시스템 설계는 냉각 속도를 최적화하고 열 구배를 최소화하여 잉곳 구조의 결함 위험을 줄여야 합니다.
◆ 기계화 성형 능력:전동식 성형 능력은 잉곳의 안정적이고 정확한 성형을 고려하여 투영 시스템의 효율성과 효율성을 향상시킵니다. 자동화 시스템 설계는 사이클 시간을 줄이고 불량률을 최소화하며 안전성을 향상하도록 최적화되어야 합니다.
금형 계획에서 이러한 중요한 고려 사항을 고려함으로써 제조업체는 잉곳 금형을 간소화하여 투영 시스템의 숙련도와 신뢰성을 보장하면서 필요한 세부 사항을 충족하는 최고 수준의 잉곳을 안정적으로 생성할 수 있습니다.
잉곳 주조에는 어떤 컨트롤이 사용됩니까?
잉곳 주조 공정에서는7-9kgs 소형 주괴 주형, 용량과 품질을 모두 보장하기 위해 여러 가지 제어 기능이 사용됩니다.
◢ 온도 및 화학 제어:액화의 온도와 과학은 복합재의 이상적인 품질을 유지하기 위해 엄격하게 제어됩니다. 이러한 제어는 일관된 잉곳 품질과 특성을 달성하는 데 중요합니다.
◢ 정밀한 주입 시스템:자동 주입 시스템은 용융된 금속을 금형에 고르게 분배하는 데 사용됩니다. 이러한 시스템은 정확하고 제어된 주입을 보장하여 잉곳 무게와 모양의 변화를 최소화합니다.
◢ 자동화된 금형 처리:캐스터에서 금형을 삽입하고 제거하기 위해 자동 컨베이어 또는 로봇 시스템이 사용됩니다. 이러한 전산화는 숙련도를 향상시키고 사이클 관리에 있어서 인간의 실수에 대한 도박을 줄입니다.
◢ 프로그래밍된 냉각 순서:각 합금에는 원하는 응고 속도와 구조를 달성하기 위한 특정 냉각 요구 사항이 있습니다. 프로그래밍된 냉각 순서에 따라 냉각 프로세스를 제어하여 응고된 잉곳의 균일성과 일관성을 보장합니다.
◢ 탈형 사양:금형에서 경화된 잉곳을 제거하는 것과 관련된 방법인 탈형은 잉곳에 대한 뒤틀림이나 손상을 방지하기 위해 엄격한 세부 사항을 따릅니다. 적절한 탈형 기술은 잉곳의 모양과 무결성을 유지하는 데 도움이 됩니다.
◢ 로봇 팔 추출:금형에서 응고된 잉곳을 신속하고 생산적으로 추출하기 위해 기계식 암이 자주 사용됩니다. 기계적 프레임워크는 정확하고 안정적인 추출을 보장하여 대피 주기 동안 위험이나 왜곡의 도박을 줄입니다.
◢ 비전 시스템 검사:비전 시스템은 각 잉곳의 치수와 표면 품질을 검사하는 데 활용됩니다. 이러한 시스템은 잉곳이 지정된 공차 및 품질 표준을 충족하는지 확인하기 위해 카메라와 알고리즘을 사용합니다.
이러한 제어를 구현함으로써 자동화된 잉곳 주조 공정은 최적의 용량과 균일성을 달성하여 고객 요구 사항을 충족하는 고품질 잉곳의 일관된 생산을 보장할 수 있습니다.
결론
을 위한7-9kgs 소형 주괴 주형, 합금, 수축률 및 설계 비율을 고려할 때 목표 용량을 달성하려면 약 10x4x2 인치의 금형 크기가 일반적입니다. 용량은 잉곳 합금, 중량 목표 및 가공 요구 사항을 기반으로 설계되었습니다. 최적화된 금형과 제어된 주조를 통해 주조소는 정확한 크기의 잉곳을 효율적으로 생산할 수 있습니다. 자세한 내용은 다음 주소로 문의하세요.tech@huan-tai.org.
참고자료
1. ASM 핸드북, Vol 15: 주조(2008).
2. Beeley, P. (2001) 주조 기술. 버터워스-하이네만.
3. Dantzig, J. & Rappaz, M. (2009). 응고. EPFL 프레스.
4. 존스, D. & 바데시아, H. (1997). 금속 주조. 고급 재료 백과사전, 2, 1174-1182.
5. 라오, PN(2006). 제조 기술 - 주조, 성형 및 용접. 타타 맥그로 힐.
